Indice dei contenuti
1: Che cos'è un alimentatore regolato in serie lineare?
Risposta: L'alimentatore regolato lineare significa che il tubo di potenza di regolazione nel circuito di alimentazione regolato lavora nell'area di amplificazione lineare; il circuito di alimentazione regolato a commutazione in serie significa che il suo induttore di accumulo di energia è collegato in serie tra le tensioni di ingresso e di uscita.
È composto da trasformatore, raddrizzatore, circuito di filtraggio e circuito di stabilizzazione della tensione lineare.

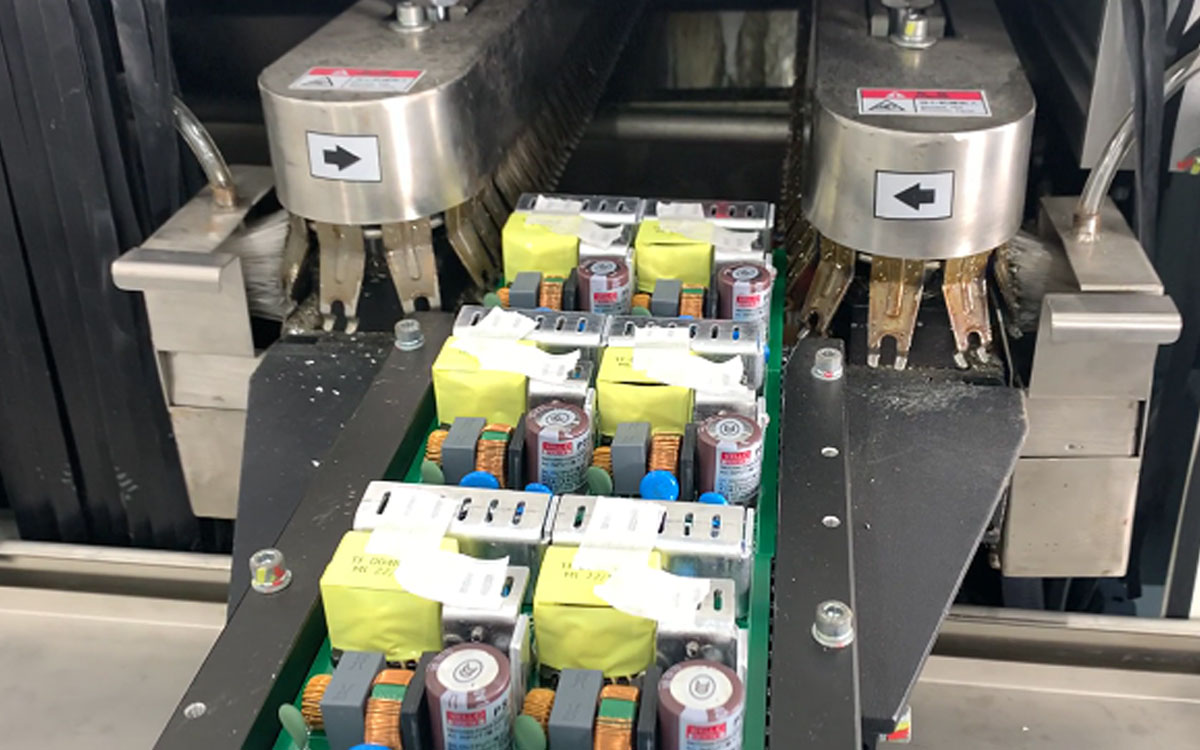

2:Che cos'è un alimentatore regolato a commutazione?
Risposta: È costituito da un raddrizzatore a onda intera, da un tubo di potenza a commutazione V, da un controllo e da un driver PWM, da un diodo di freewheeling VD, da un induttore di accumulo di energia L, da un condensatore di filtro di uscita C e da un circuito di retroazione di campionamento. In realtà, la parte centrale dell'alimentatore regolato a commutazione è un trasformatore affluente.
3: Quali sono i tipi di alimentatori regolati a commutazione?
1. Secondo il metodo di eccitazione: eccitato separatamente~ e autoeccitato~.
2. Secondo il metodo di modulazione: tipo di modulazione di larghezza di impulso~, tipo di modulazione di frequenza~ e tipo ibrido~.
3. In base alla modalità di funzionamento della corrente di commutazione del tubo di potenza, può essere suddivisa in: tipo a commutazione ~ e tipo a risonanza ~.
4. In base al tipo di interruttore di potenza: tipo a transistor~tipo controllato al silicio~tipo MOSFET~e tipo IGBT
5. Secondo il metodo di collegamento dell'induttore di accumulo di energia: tipo in serie~ e tipo in parallelo~.
6. In base alla modalità di collegamento dell'interruttore di potenza: single-ended forward ~ single-ended flyback ~ push-pull ~ half-bridge ~ full-bridge ~
7. In base alle tensioni di ingresso e di uscita: tipo boost ~ tipo buck ~ tipo inversione di polarità di uscita ~
8. In base alla modalità di funzionamento: tipo raddrizzatore controllabile ~ tipo chopper ~ tipo isolamento ~
9. In base alla struttura del circuito: tipo di componente ~ tipo di circuito integrato ~
4: Come funziona l'alimentatore regolato a commutazione step-down?
Risposta: Aggiungere il segnale dell'onda quadra di pilotaggio alla base dello sviluppo di potenza V, in modo che l'interruttore di potenza si accenda e si spenga periodicamente in base alla frequenza del segnale dell'onda quadra di pilotaggio. Il processo di funzionamento può essere basato sulla conduzione dell'interruttore di potenza e sulla stabilità dell'interruttore. Spiegare il processo di realizzazione dell'equilibrio dinamico della sorgente piezoelettrica.
1. Durante Ton=t1-t0, l'interruttore di alimentazione viene acceso e il diodo a ruota libera viene interrotto a causa della polarizzazione inversa. Sebbene la tensione di ingresso sia una tensione continua, la corrente nell'induttore non può cambiare improvvisamente e aumenta in modo lineare; l'energia viene immagazzinata nell'induttore di accumulo sotto forma di energia magnetica. Al tempo t1, la corrente nell'induttore di accumulo di energia raggiunge il valore massimo.
2. Durante il periodo Toff=t2-t1, l'interruttore di alimentazione è spento, ma al tempo t1, poiché il tubo di alimentazione si è appena spento e la corrente nell'induttore di accumulo dell'energia non può cambiare improvvisamente, viene generata una tensione con polarità opposta a quella della tensione ai due capi di L. Forza elettromotrice autoindotta. A questo punto, il diodo a ruota libera inizia a condurre in avanti e l'energia magnetica immagazzinata nell'induttore di accumulo di energia inizia a essere scaricata sotto forma di energia elettrica attraverso il diodo a ruota libera e la resistenza di carico. La forma d'onda della corrente scaricata è la corrente che diminuisce con il tempo in un'onda a dente di sega. Al tempo t2, la corrente nell'induttore di accumulo di energia raggiunge il valore minimo.
3. L'equilibrio dinamico può essere raggiunto solo quando la corrente aumentata dall'induttore di accumulo di energia in Ton durante il periodo di accensione dell'interruttore di potenza è uguale alla corrente diminuita durante il periodo di spegnimento dell'interruttore di potenza. Si può concludere che U0=Ton/T*Ui
5: Progettazione di un alimentatore regolato a commutazione step-down?
1. Selezione dell'interruttore di potenza V: quando la potenza di uscita è superiore a decine di kilowatt, scegliere IGBT; quando la potenza di uscita è compresa tra diversi kilowatt, scegliere MOSFET; quando la potenza di uscita è inferiore a diversi kilowatt, scegliere GTR. Una volta selezionato il tipo di interruttore di potenza V, la scelta dei modelli specifici di dispositivi deve seguire i seguenti principi: ① Minore è la tensione di saturazione di conduzione Uces dell'interruttore di potenza V ② Minore è la corrente di dispersione inversa Ico quando V è spento, meglio è ③ Le caratteristiche di alta frequenza di V devono essere buone, il tempo di commutazione di ④V deve essere breve, cioè la velocità di conversione deve essere veloce, la potenza di pilotaggio di base di ⑤V deve essere piccola, la tensione di breakdown inversa di ⑥V deve soddisfare: Uc=2*1,3*Ui=2,26*Ui.
2. Selezione del diodo a ruota libera VD: ① La corrente nominale in avanti di VD deve essere uguale o superiore alla massima corrente di collettore dell'interruttore di potenza V, ovvero deve essere superiore alla corrente sulla resistenza di carico R1 ② Il valore della tensione di tenuta in direzione di VD deve essere superiore al valore della tensione di ingresso Ui ③ Per ridurre la tensione di ondulazione in uscita causata dalla commutazione, VD deve essere scelto un diodo Schottky o un diodo a recupero rapido con velocità di recupero inversa e velocità di conduzione molto elevate. ④ Per migliorare l'efficienza di conversione dell'intera macchina e ridurre le perdite interne, è necessario scegliere un diodo Schottky con una tensione inferiore sul conduttore di andata.
3. Selezione dell'induttore di accumulo di energia L: ① Valore critico di Lc=R1*(1-D)/2F ②L=R1max*(1-D)/1.5F
4. Selezione del condensatore di filtro di uscita C: C=U0*(1-U0/Ui)(8L*F*F*deltaUo)
6: Come funziona l'alimentazione regolata a commutazione boost?
Risposta: Quando l'interruttore di alimentazione è acceso, la tensione di ingresso viene applicata a entrambe le estremità dell'induttore di accumulo dell'energia e il diodo viene polarizzato inversamente e interrotto. La corrente che scorre attraverso l'induttore di accumulo di energia è una corrente a dente di sega che aumenta in modo approssimativo e viene immagazzinata nell'induttore di accumulo di energia sotto forma di energia magnetica. Quando l'interruttore di alimentazione viene spento, la polarità della tensione attraverso l'induttore di accumulo di energia è opposta. In questo momento, il diodo è polarizzato in avanti e conduce. L'energia immagazzinata nell'induttore di accumulo viene trasmessa alla resistenza di carico e al condensatore di filtro attraverso il diodo. La corrente di spurgo è la parte lineare discendente della corrente a dente di sega. Durante il periodo di conduzione satura dell'interruttore di potenza, il valore della corrente che aumenta nell'induttore di accumulo di energia deve essere uguale al valore della corrente che diminuisce nell'induttore di accumulo di energia durante il periodo di spegnimento dell'interruttore di potenza. Solo in questo modo è possibile raggiungere l'equilibrio dinamico e U0=Ui*D/(1 -D).
7: Come funziona l'alimentazione regolata con inversione di polarità?
Risposta: Quando l'interruttore di alimentazione nel circuito di alimentazione regolata a commutazione a inversione di polarità è acceso, il diodo si spegne a causa della polarizzazione inversa. Quando l'interruttore di alimentazione viene spento, il diodo si accende a causa della polarizzazione concorrente. In questo momento, l'induttore di accumulo di energia L'energia immagazzinata viene trasferita al carico attraverso il diodo e la relazione tra la tensione di uscita e la tensione di ingresso è U0=-Uin*D/(1-D)
8: Qual è la differenza tra un alimentatore switching boost e un alimentatore switching a inversione di polarità?
Risposta: Il circuito di alimentazione a commutazione boost è in realtà un circuito di alimentazione a commutazione parallela con uscita di emettitore, mentre il circuito di alimentazione a commutazione a inversione di polarità è in realtà un circuito di alimentazione a commutazione parallela con uscita di collettore. . Da un punto di vista formale, l'unica differenza tra loro è che le posizioni dell'interruttore di potenza e del resistore di accumulo di energia sono scambiate. Dal punto di vista delle caratteristiche di uscita, la polarità della tensione di uscita è esattamente opposta.
9: Circuiti di controllo comuni?
Risposta: Circuiti come il campionamento, il confronto, la sorgente di riferimento, l'oscillatore, il modulatore di larghezza di impulso (PWM) o il modulatore di frequenza di impulso (PFM).
10: Quali sono i fattori di instabilità comuni all'uscita di un alimentatore regolato a commutazione?
Risposta: Sovracorrente, sovratensione, sottotensione, surriscaldamento
11:Qual è il circuito di pilotaggio dell'alimentatore regolato a commutazione? Il suo tipo?
Risposta: Definizione: Il circuito di pilotaggio è un segnale di pilotaggio in grado di spegnersi rapidamente quando è spento e di mantenere la corrente di dispersione del dispositivo di spegnimento approssimativamente uguale a zero; di accendersi rapidamente quando è acceso e di mantenere la caduta di tensione del tubo durante il periodo di conduzione approssimativamente uguale a zero. circuito.
Tipo: trasformatore di impulsi single-ended~, antisaturazione~, polarizzazione inversa fissa~, proporzionale~, complementare~, emettitore aperto~.
12: Quali sono i requisiti dei circuiti di protezione negli alimentatori regolati a commutazione? Di che tipo?
Risposta: Requisiti: ① Il tempo di ritardo del circuito di protezione automatica soft-start deve essere superiore al tempo di recupero del circuito di raddrizzamento primario e del circuito di filtro nel circuito di alimentazione regolata a commutazione. Il tempo di recupero si riferisce principalmente al tempo di carica del condensatore di filtro dopo il raddrizzamento primario. ② Il tempo totale utilizzato per l'elaborazione del campionamento, il controllo di retroazione e lo spegnimento dell'interruttore di potenza nei circuiti di protezione come sovracorrente, sovratensione, sottotensione e surriscaldamento è superiore al tempo del ciclo di conversione di potenza, vale a dire che lo spegnimento di controllo di questi circuiti di protezione deve essere veloce. Solo in questo modo è possibile proteggere da danni sia il sistema di carico che il circuito di alimentazione regolato stesso. Per il circuito di protezione da sovracorrente, quando il guasto che ha causato il fenomeno di sovracorrente viene eliminato o il fenomeno di sovracorrente viene ripristinato, il circuito di alimentazione regolato deve essere in grado di riprendere automaticamente il normale funzionamento. Inoltre, i sistemi di alimentazione di alcune apparecchiature elettroniche e prodotti elettromeccanici più avanzati non solo devono essere dotati di vari circuiti di protezione, ma anche di varie visualizzazioni dello stato di protezione e funzioni di autodiagnosi.
Tipi di circuiti di protezione: sovratensione~, sovracorrente~, sottotensione~, surriscaldamento~, sovraccarico~, avviamento graduale dell'interruttore~
13:Che cos'è il breakdown primario e il breakdown secondario? Qual è la differenza tra le due?
Risposta: Guasto primario: Quando la tensione inversa aumenta fino a un certo valore, l'effetto di moltiplicazione della portante è simile a una valanga, che aumenta rapidamente e di molto, e la corrente inversa aumenta improvvisamente. Questo è il fenomeno del breakdown a valanga, chiamato anche breakdown primario. breakdown. Guasto secondario: Dopo il breakdown a valanga, quando la corrente aumenta fino a un certo valore, la tensione tra il collettore e l'emettitore diminuisce improvvisamente, mentre la corrente del collettore aumenta bruscamente. Questo fenomeno è chiamato breakdown secondario. Differenza: ① A giudicare dalla curva caratteristica del breakdown secondario dell'interruttore di potenza, dopo il secondo breakdown la tensione del collettore è molto più bassa di quella del collettore dopo il breakdown primario; ② Il breakdown primario è reversibile, ma il breakdown secondario è irreversibile. . ③ Il breakdown primario dipende dalla tensione applicata all'interruttore di potenza, mentre il breakdown secondario dipende dalla quantità di energia applicata all'interruttore di potenza e dalla durata del tempo di accumulo. Il motivo del guasto primario è chiaro, ma quello del guasto secondario non è ancora stato compreso appieno.
14: Cosa si intende per raddrizzamento e filtraggio primario e cosa per raddrizzamento e filtraggio secondario?
Risposta: Circuito di raddrizzamento primario: Il circuito di raddrizzamento della frequenza di alimentazione della parte del circuito di ingresso dell'alimentatore regolato a commutazione è chiamato circuito di raddrizzamento primario dell'alimentatore regolato a commutazione. Introduce direttamente la tensione di rete a frequenza di alimentazione o altre forme di tensione di ingresso CA. Esegue il raddrizzamento a onda intera, quindi lo invia al circuito di filtraggio primario dello stadio successivo per il filtraggio e infine diventa una tensione di uscita CC per alimentare il convertitore di potenza dello stadio successivo. Filtraggio primario: Il circuito di filtraggio primario nel circuito di alimentazione regolato a commutazione è il circuito di filtraggio a forma di L composto da induttori e condensatori dietro il circuito raddrizzatore primario. La sua funzione principale è quella di filtrare la tensione di fluttuazione CC in uscita dal circuito primario di raddrizzamento a onda intera o di garantire che la tensione di ondulazione soddisfi i requisiti di progetto. Raddrizzamento secondario: Il circuito secondario di corrente è un circuito di raddrizzamento che si trova nel circuito secondario del trasformatore di commutazione. Si tratta generalmente di un circuito di raddrizzamento ad alta frequenza. Il diodo raddrizzatore utilizza spesso un diodo a commutazione rapida ad alta frequenza, ovvero un diodo Schottky. In un circuito di alimentazione regolato a commutazione senza trasformatore di frequenza, il diodo di commutazione o diodo di freewheeling è il diodo raddrizzatore della parte di raddrizzamento secondaria. Filtraggio secondario: La parte del circuito di filtraggio ad alta frequenza del circuito di alimentazione regolato a commutazione è chiamata circuito di filtraggio secondario. Il valore del condensatore di filtro è strettamente correlato al livello di ondulazione della tensione CC emessa dall'alimentatore regolato a commutazione. In genere, si utilizza un circuito di filtro passivo composto da componenti passivi come resistenze, induttori e condensatori.
15: Tecnologia di isolamento
In un circuito di alimentazione regolata a commutazione, una tecnologia che risolve il problema di come isolare due unità indipendenti che non condividono una massa comune.
Classificazione della tecnologia di accoppiamento: tecnologia di accoppiamento fotoelettrico, tecnologia di accoppiamento magnetico con trasformatore, tecnologia di accoppiamento ibrido fotoelettrico e magnetico e tecnologia di accoppiamento diretto.
16: Quali sono le classificazioni degli alimentatori regolati a commutazione single-ended?
In base alla modalità di eccitazione: convertitore CC a singolo tubo autoeccitato; convertitore CC a singolo tubo ad altra eccitazione; convertitore CC a due tubi autoeccitato; convertitore CC a due tubi ad altra eccitazione; convertitore CC a ponte intero ad altra eccitazione.
In base alla polarità del trasformatore di commutazione di potenza: convertitore CC a singolo tubo in avanti; convertitore CC a singolo tubo flyback
In base al tipo di interruttore di potenza: Convertitore CC di tipo GTR (transistor); convertitore CC di tipo MOSFET (transistor a effetto di campo a gate isolato); convertitore CC di tipo IGBT (modulo di potenza composito).
17: Qual è la tecnologia di schermatura degli alimentatori regolati a commutazione? La sua classificazione?
Risposta: La tecnologia di schermatura ha due significati: In primo luogo, blocca le onde elettromagnetiche disperse e altri segnali di interferenza nell'ambiente (comprese le onde elettromagnetiche disperse sulla rete di frequenza elettrica) al di fuori del sistema elettrico schermato per prevenire ed evitare queste onde elettromagnetiche disperse. Le onde elettromagnetiche disperse e altri segnali di interferenza interferiscono e danneggiano il sistema elettrico. In secondo luogo, le onde elettromagnetiche irradiate o propagate dalla sorgente di segnale oscillante o dalla sorgente di radiazione di potenza alternata nel sistema di alimentazione attraverso vari collegamenti e vari canali nel circuito sono bloccate all'interno del sistema di alimentazione per prevenire ed evitare la propagazione e le radiazioni inquinano l'ambiente e interferiscono con altri sistemi elettrici circostanti.
Categoria: Tecnologia di schermatura morbida: I progettisti dei circuiti di alimentazione regolati a commutazione adottano tecnologie circuitali efficaci (come la tecnologia del filtro di modo comune, la tecnologia del filtro di modo differenziale, la tecnologia del filtro bidirezionale, la tecnologia del filtro passa-basso, ecc.) durante la progettazione dei circuiti Le varie tecnologie di filtraggio) da un lato sopprimono e filtrano al minimo la propagazione e la radiazione esterna delle onde elettromagnetiche ad alta frequenza all'interno del circuito di alimentazione regolato a commutazione, in modo da non influire sul normale funzionamento di altre apparecchiature elettroniche, strumenti elettronici e strumenti elettronici circostanti. Allo stesso tempo, non inquina la rete elettrica a frequenza industriale; d'altra parte, anche le onde elettromagnetiche vaganti in ingresso alla rete elettrica a frequenza industriale sono soppresse e filtrate al livello minimo, in modo da non influenzare il normale funzionamento del circuito di alimentazione a commutazione regolata; tecnologia di schermatura rigida: tecnologia di schermatura per i campi elettrici, tecnologia di schermatura per i campi magnetici e tecnologia di schermatura per i campi elettromagnetici.
18: Principio di funzionamento del circuito di conversione CC a polarità positiva autoeccitata single-ended:
Risposta: Ingresso rete elettrica a frequenza I 220V/50Hz o 110V/60Hz → filtro bidirezionale di modo comune per filtrare i segnali di disturbo e interferenza → raddrizzatore a onda intera → circuito di filtraggio per ottenere una tensione continua di 300V/150V come tensione di alimentazione, che passa attraverso l'avvolgimento primario Il resistore Np viene aggiunto a V. Allo stesso tempo, il polo C di questo interruttore di potenza viene ridotto e diviso, e fornisce la tensione di polarizzazione bianca positiva e la corrente del polo comune al polo b di V1. V1 viene acceso e la corrente del polo C dell'interruttore di potenza V1 fluisce attraverso l'avvolgimento primario Np, inducendo una tensione alternata sull'avvolgimento secondario Np attraverso l'accoppiamento magnetico, inducendo una tensione di retroazione positiva rispetto alla base di V1, iniettando ulteriore corrente nello stadio V1b. aumenta, in modo che la tensione indotta su Np aumenti ulteriormente e il ciclo diventa un forte processo di retroazione positiva. V1 entra nello stato di conduzione satura e la corrente del polo C di v1 aumenta fino a β volte quella del polo B, raggiungendo il valore massimo e rendendo V1 Il tasso di crescita del polo C diminuisce, causando la diminuzione della corrente indotta su Np e le correnti della base e del polo C di V1 diminuiscono. In seguito, il tasso di conversione della corrente e della tensione del polo C di V1 diventa una potenza complessa, facendo sì che la polarità della tensione indotta su Np sia opposta a quella originale. Dopo aver ridotto la tensione attraverso l'accoppiamento, V1 entra nello stato di taglio del bias inverso, cioè viene completato un ciclo di oscillazione completo da acceso a spento, e il ciclo si ripete per formare un processo di funzionamento del multivibratore autoeccitato a singolo tubo.
19: Perché esiste un circuito di smorzamento?
Risposta: Quando il circuito di alimentazione viene alimentato, sul collettore dell'interruttore di alimentazione si ottiene un segnale istantaneo di oscillazione a onda rettangolare. Questo segnale ha un valore di picco positivo e un valore di picco negativo. Talvolta la tensione di picco di questo picco positivo e negativo può essere circa 2-3 volte superiore alla tensione di ingresso applicata direttamente al collettore dell'interruttore di potenza. Una tensione di picco così elevata rischia di danneggiare l'interruttore di potenza a causa di un guasto secondario, per cui vengono introdotti due circuiti di smorzamento e attenuazione. Uno serve a eliminare la tensione di picco di sovraelongazione causata dalla dispersione magnetica del trasformatore dell'interruttore di potenza, mentre l'altro serve a eliminare la tensione di picco di sovraelongazione causata dallo stress di tensione e corrente dell'interruttore di potenza.
20:Che cos'è un circuito raddrizzatore ad alta frequenza?
Risposta: In condizioni normali di raddrizzamento, tutti i diodi raddrizzatori del circuito secondario dei trasformatori di potenza ad alta frequenza utilizzano diodi di commutazione con caratteristiche di recupero rapido. Soprattutto per quelli che richiedono una maggiore corrente di uscita, è necessario utilizzare diodi Schottky. Questa applicazione ha requisiti speciali. Un circuito raddrizzatore che funziona ad alta frequenza, cioè un circuito raddrizzatore ad alta frequenza
21: Tre stati di funzionamento del circuito di conversione DC flyback single-ended autoeccitato:
Risposta: La corrente dell'avvolgimento secondario è in uno stato critico; la corrente dell'avvolgimento secondario è in uno stato discontinuo; la corrente dell'avvolgimento secondario è in uno stato continuo.
22: Qual è la differenza tra un circuito di conversione DC forward single-ended ad eccitazione diretta e un circuito di conversione DC forward single-ended ad autoeccitazione?
Risposta: ① Il primo trasformatore di commutazione di potenza non ha nulla a che fare con l'oscillatore PWM, mentre il secondo trasformatore di commutazione di potenza deve partecipare all'oscillazione come componente importante del circuito di oscillazione PWM. ② L'interruttore di potenza V del primo ha un oscillatore PWM indipendente, un driver, un controller, ecc. ed è servito da un circuito integrato, mentre il secondo non ha un oscillatore PWM indipendente, un driver, un controller, ecc. ③ Il primo interruttore di potenza V non ha nulla a che fare con l'oscillatore PWM, mentre il secondo interruttore di potenza V, come il trasformatore di commutazione, deve partecipare all'oscillazione come componente importante del circuito di oscillazione PWM. ④ Il primo non ha requisiti severi sul circuito di oscillazione, mentre il secondo ha requisiti molto severi sul circuito di oscillazione.
23: Tre stati di funzionamento del circuito di conversione CC flyback single-ended autoeccitato:
Risposta: La corrente dell'avvolgimento secondario è in uno stato critico; la corrente dell'avvolgimento secondario è in uno stato discontinuo; la corrente dell'avvolgimento secondario è in uno stato continuo.
24 Qual è la differenza tra un circuito di conversione DC forward single-ended ad eccitazione diretta e un circuito di conversione DC forward single-ended ad autoeccitazione?
Risposta: ① Il primo trasformatore di commutazione di potenza non ha nulla a che fare con l'oscillatore PWM, mentre il secondo trasformatore di commutazione di potenza deve partecipare all'oscillazione come componente importante del circuito di oscillazione PWM. ② L'interruttore di potenza V del primo ha un oscillatore PWM indipendente, un driver, un controller, ecc. ed è servito da un circuito integrato, mentre il secondo non ha un oscillatore PWM indipendente, un driver, un controller, ecc. ③ Il primo interruttore di potenza V non ha nulla a che fare con l'oscillatore PWM, mentre il secondo interruttore di potenza V, come il trasformatore di commutazione, deve partecipare all'oscillazione come componente importante del circuito di oscillazione PWM. ④ Il primo non ha requisiti severi sul circuito di oscillazione, mentre il secondo ha requisiti molto severi sul circuito di oscillazione.
25: Quali sono le classificazioni dei circuiti CC a ponte? Caratteristiche?
Risposta: Si divide in circuito CC a mezzo ponte e circuito CC a ponte intero.
1. Alta potenza di uscita;
2. Tasso di utilizzo del nucleo del trasformatore di commutazione di potenza;
3. Il trasformatore di potenza non ha un rubinetto centrale e l'elaborazione effettiva è relativamente semplice.
4. La tensione di resistenza dell'interruttore di potenza utilizzato nel circuito è doppia rispetto a quella dell'interruttore di potenza del circuito push-pull CC. Pertanto, quando si sceglie l'interruttore di potenza, il valore della tensione nominale del collettore è la potenza del circuito convertitore push-pull DC. 1\2 dell'interruttore; in questo modo, a parità di costo e di condizioni di ingresso, la potenza di uscita del convertitore CC a mezzo ponte è doppia rispetto a quella del convertitore CC push-pull e quadrupla rispetto a quella del convertitore CC a ponte intero;
5. Nel circuito del convertitore CC a mezzo ponte, l'ampiezza della tensione applicata all'avvolgimento primario del trasformatore di commutazione di potenza è solo la metà della tensione di ingresso. Rispetto al circuito convertitore CC push-pull, a parità di potenza in uscita, l'interruttore di potenza e la potenza devono far scorrere una corrente doppia attraverso l'avvolgimento primario del trasformatore di commutazione. Pertanto, il circuito del convertitore CC a ponte adotta il metodo dello step-down e dell'espansione di corrente per ottenere la stessa potenza in uscita.
